八王子局２４GHｚ受信レポート

ビーコン送信局：　８J1FUJ
送信機設置場所：　富士山剣ヶ峰富士山測候所
送信周波数：　24.019000GHz（OCXO基準PLL制御周波数安定化）

受信局：　７N4TDM/1　八王子市
受信アンテナ：　TDK BSパラボラアンテナ（直径37cm） スリットフィード
受信機： 24GHｚトランスバータ　マキ電機製 UTV-24G (PLL-OCXO or GPS)
　　　　　1200MHz帯受信機　ICOM製 IC-1275
伝搬距離： 66km

DATE (JST)	２４GHz受信グラフ	気象データ (雨雲データ)	気象データ (Excel file)	備考	47GHzとの 比較データ	茅ヶ崎局の２４GHｚデータ

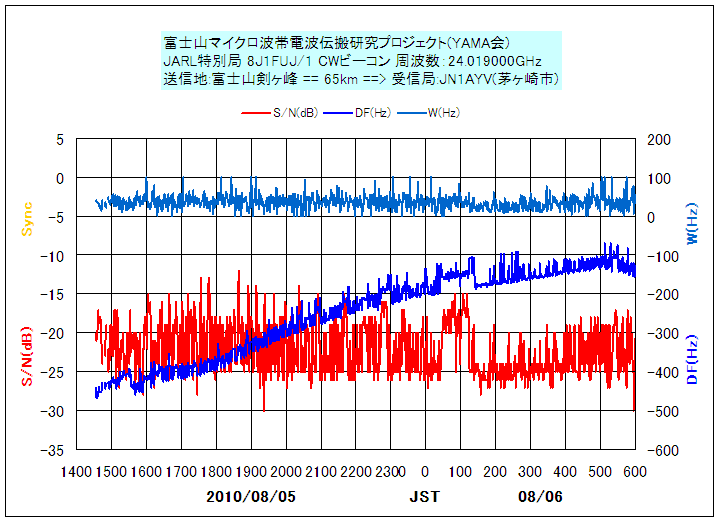

2010/08/05	-		10分おき		-	16時間受信グラフ

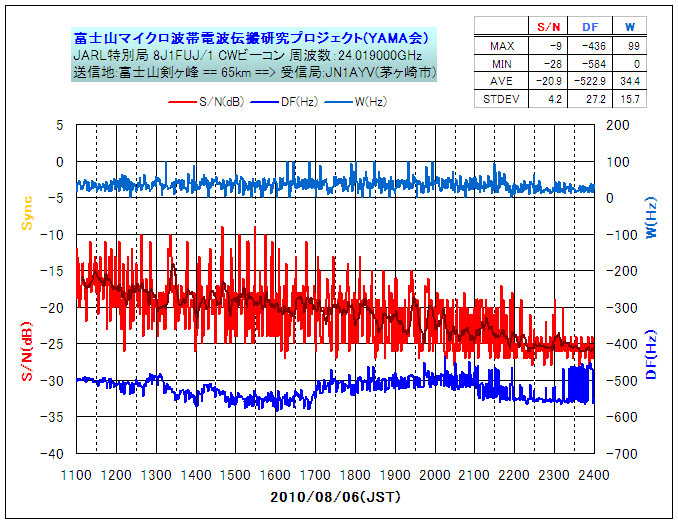

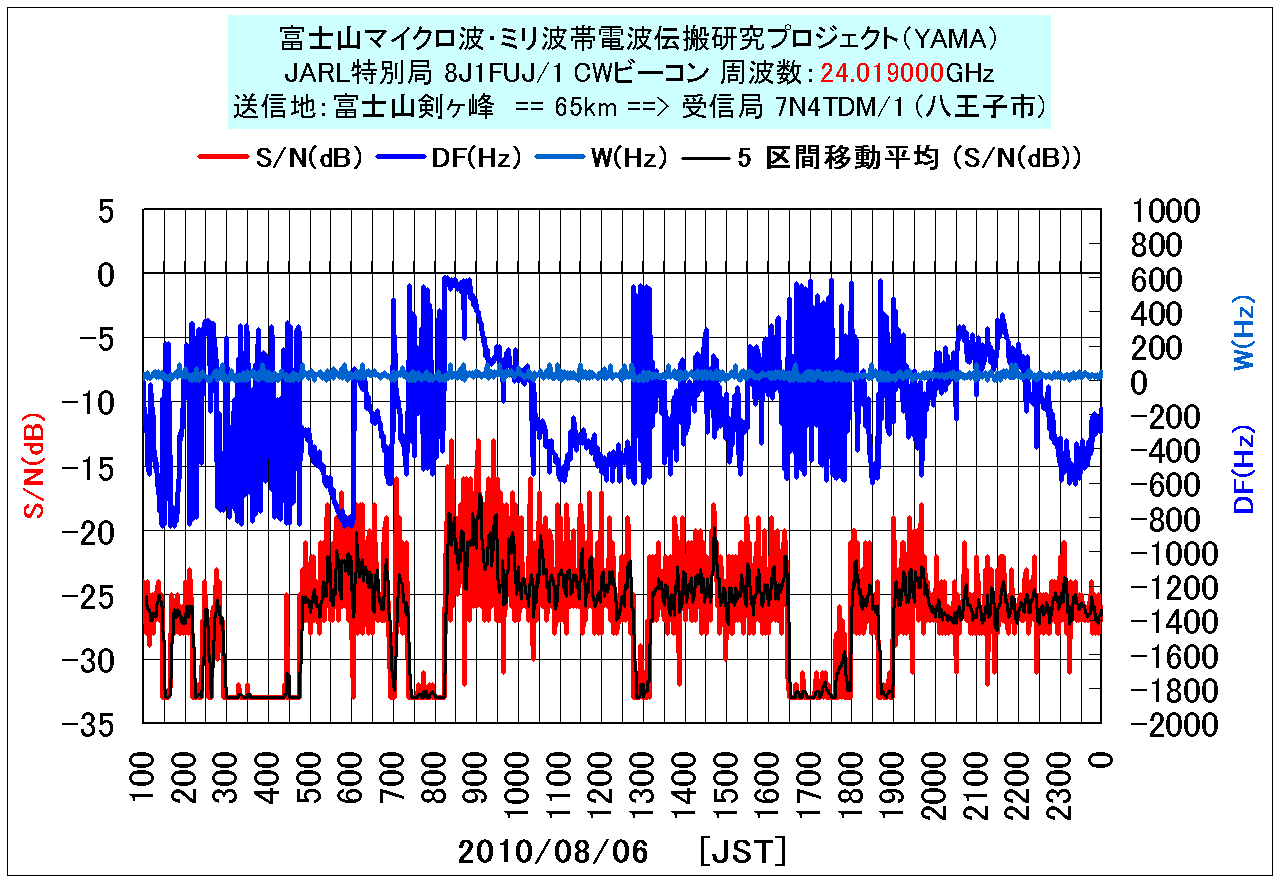

2010/08/06	24時間受信グラフ		10分おき		４７GHzデータとの比較	13時間受信グラフ

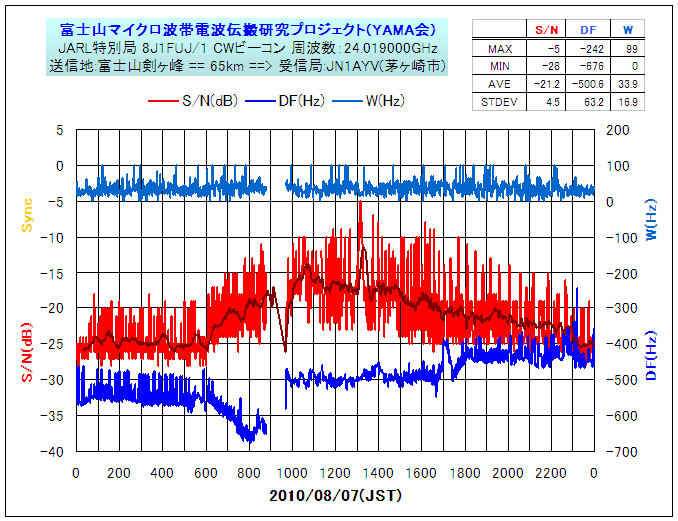

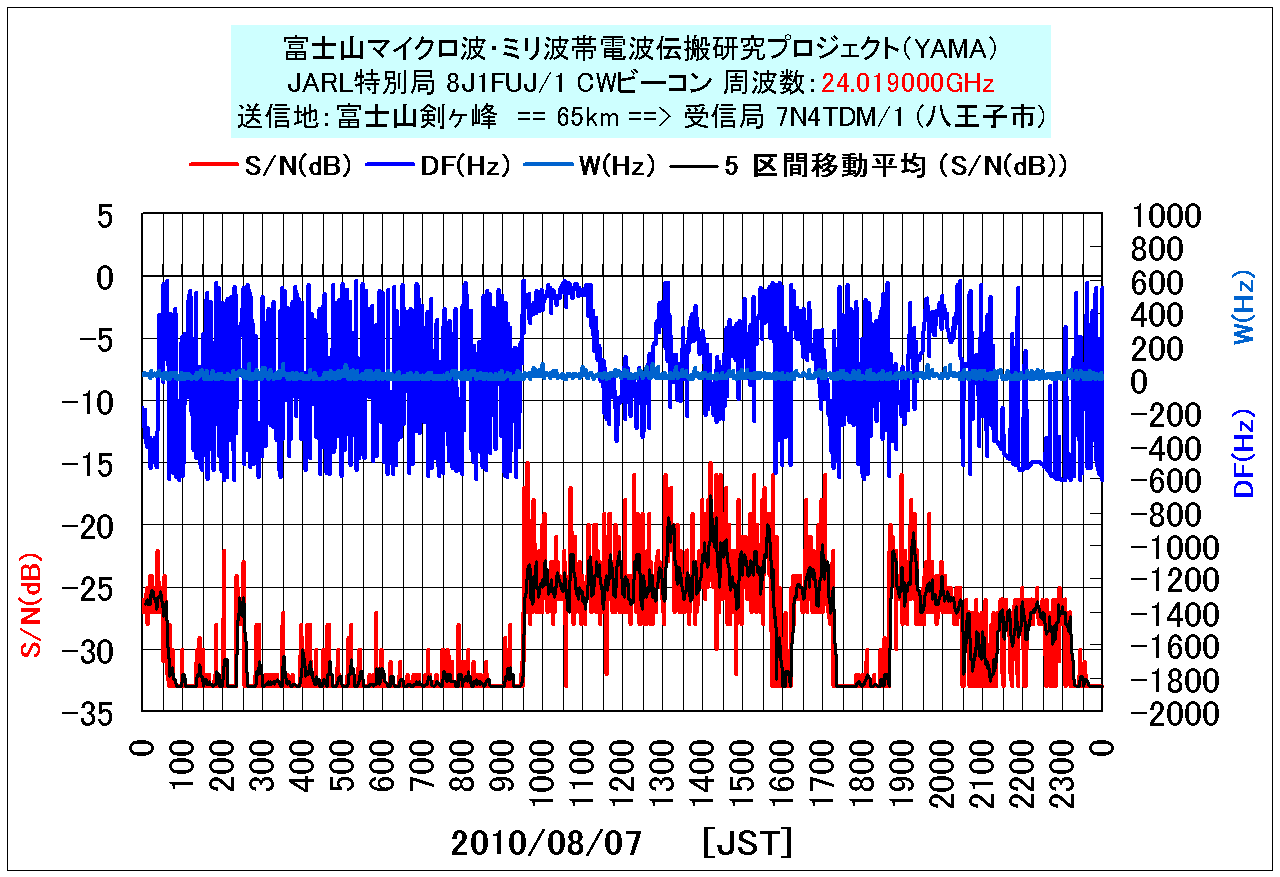

2010/08/07	24時間受信グラフ	雨雲データ（22:00） 雨雲データ（23:00）	10分おき		４７GHzデータとの比較	24時間受信グラフ

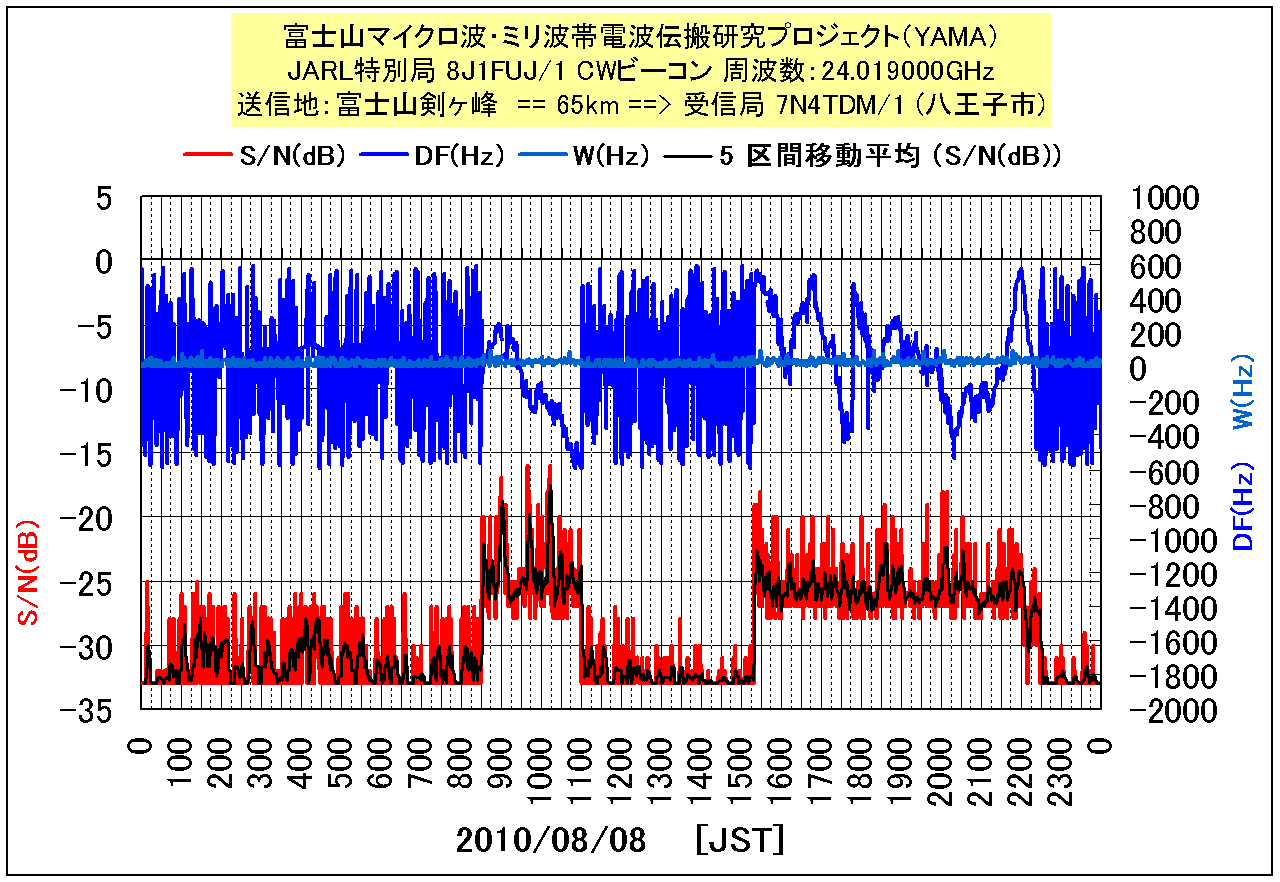

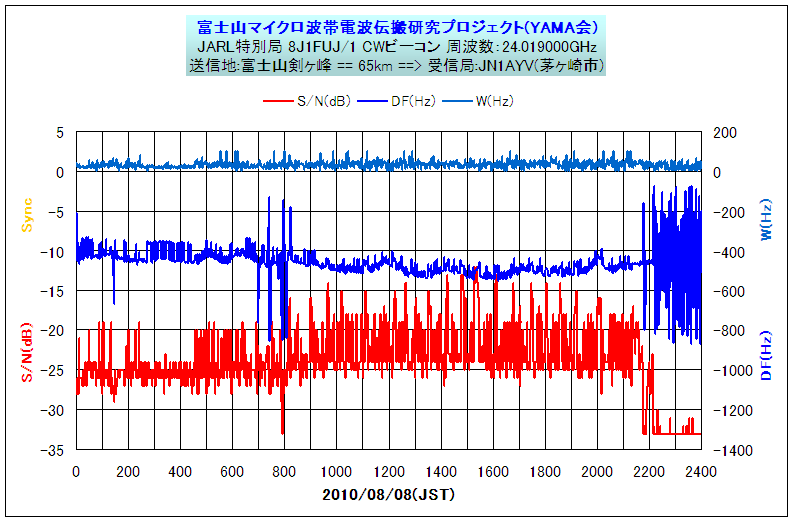

2010/08/08	24時間受信グラフ	雨雲データ（16:00） 雨雲データ（17:00）	10分おき		４７GHzデータとの比較	24時間受信グラフ

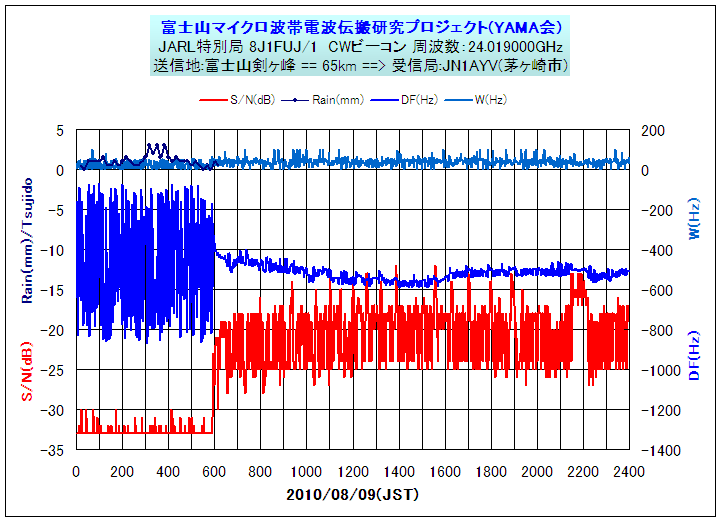

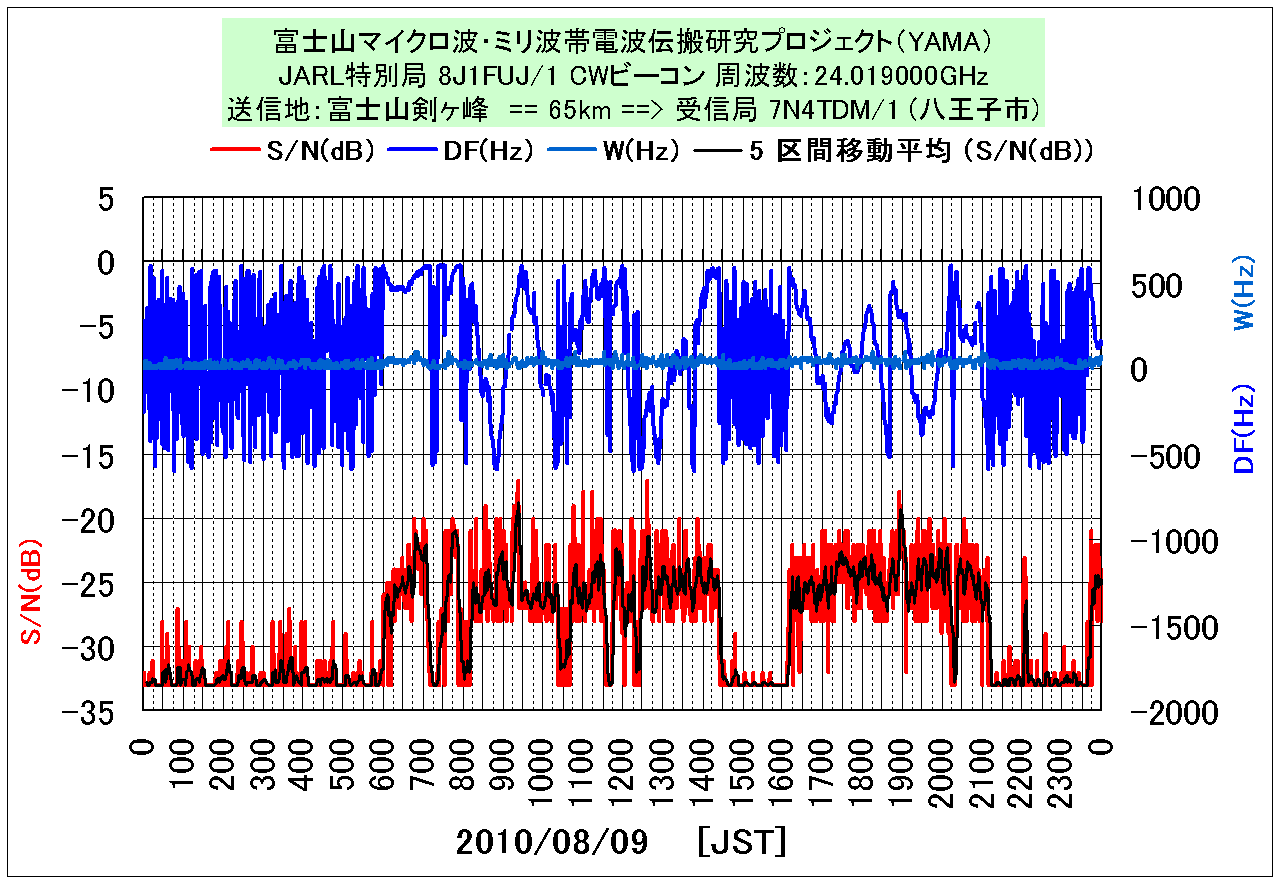

2010/08/09	24時間受信グラフ	雨雲データ（11:30） 雨雲データ（13:00） 雨雲データ（13:30）	10分おき		４７GHzデータとの比較	24時間受信グラフ

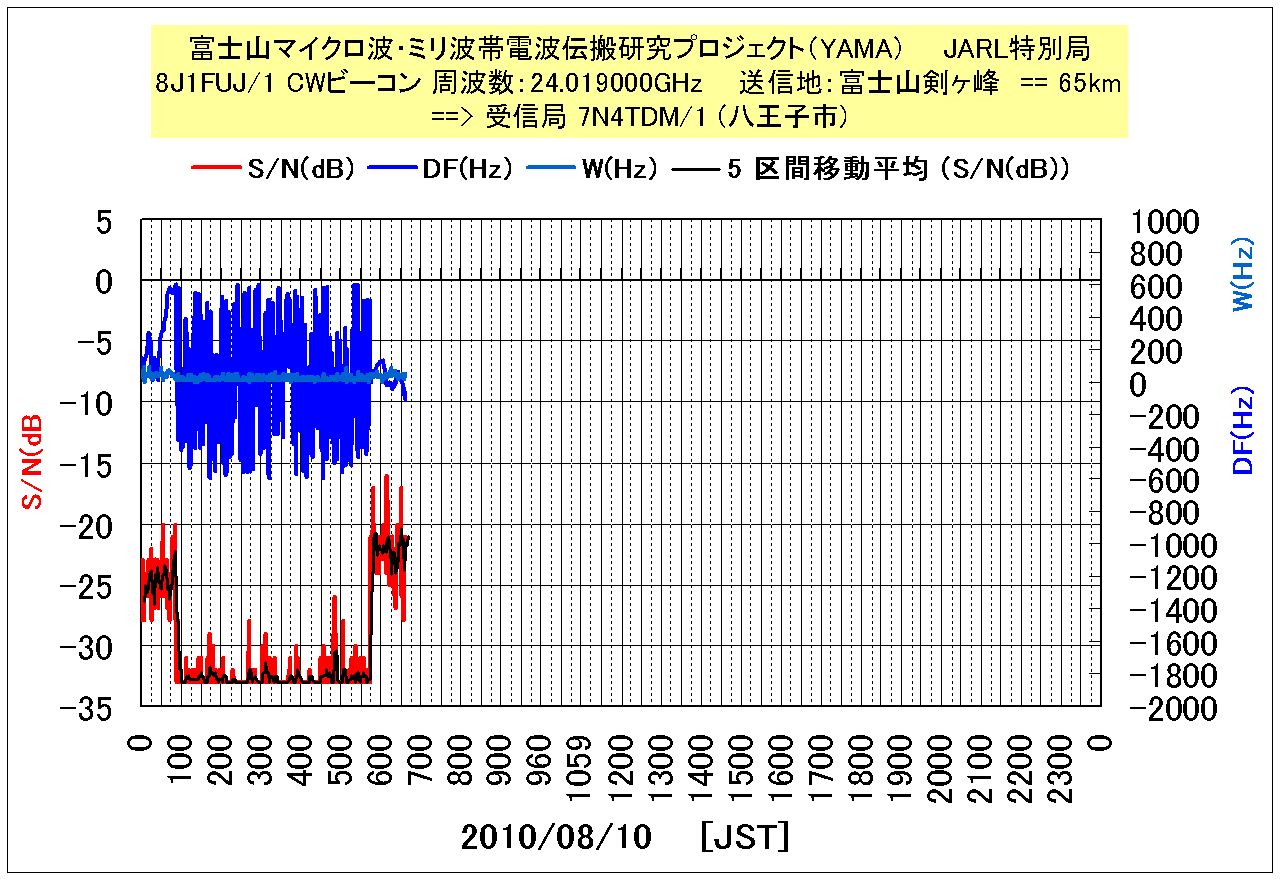

2010/08/10	24時間受信グラフ		10分おき		４７GHzデータとの比較	24時間受信グラフ

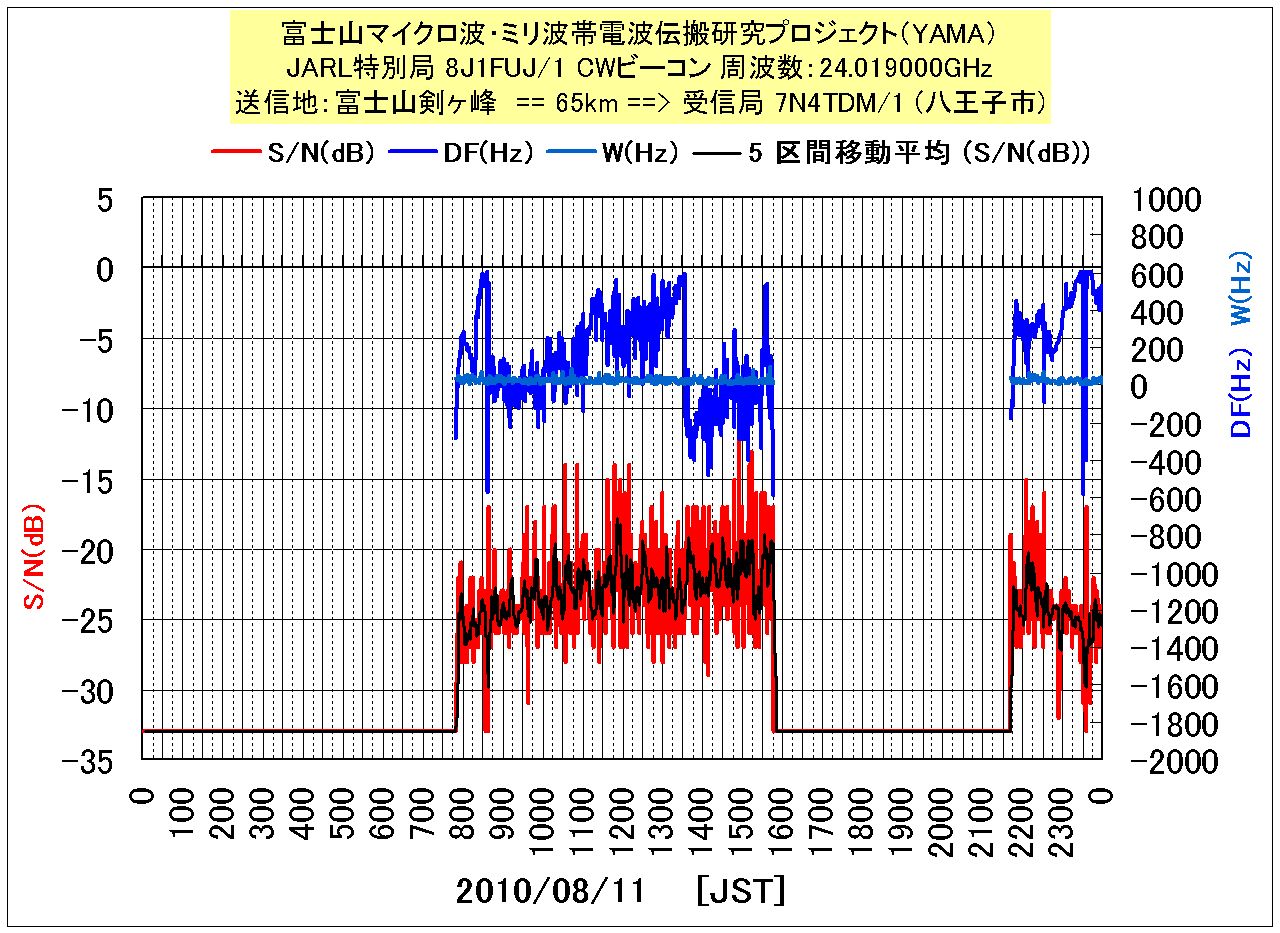

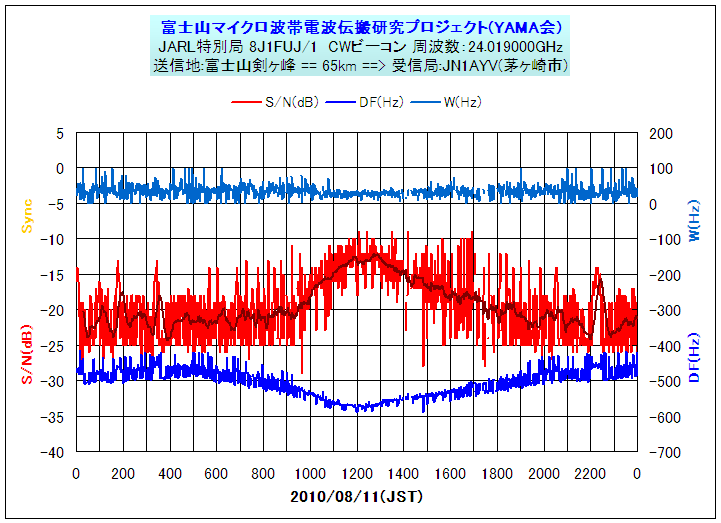

2010/08/11	24時間受信グラフ		10分おき		４７GHzデータとの比較	24時間受信グラフ

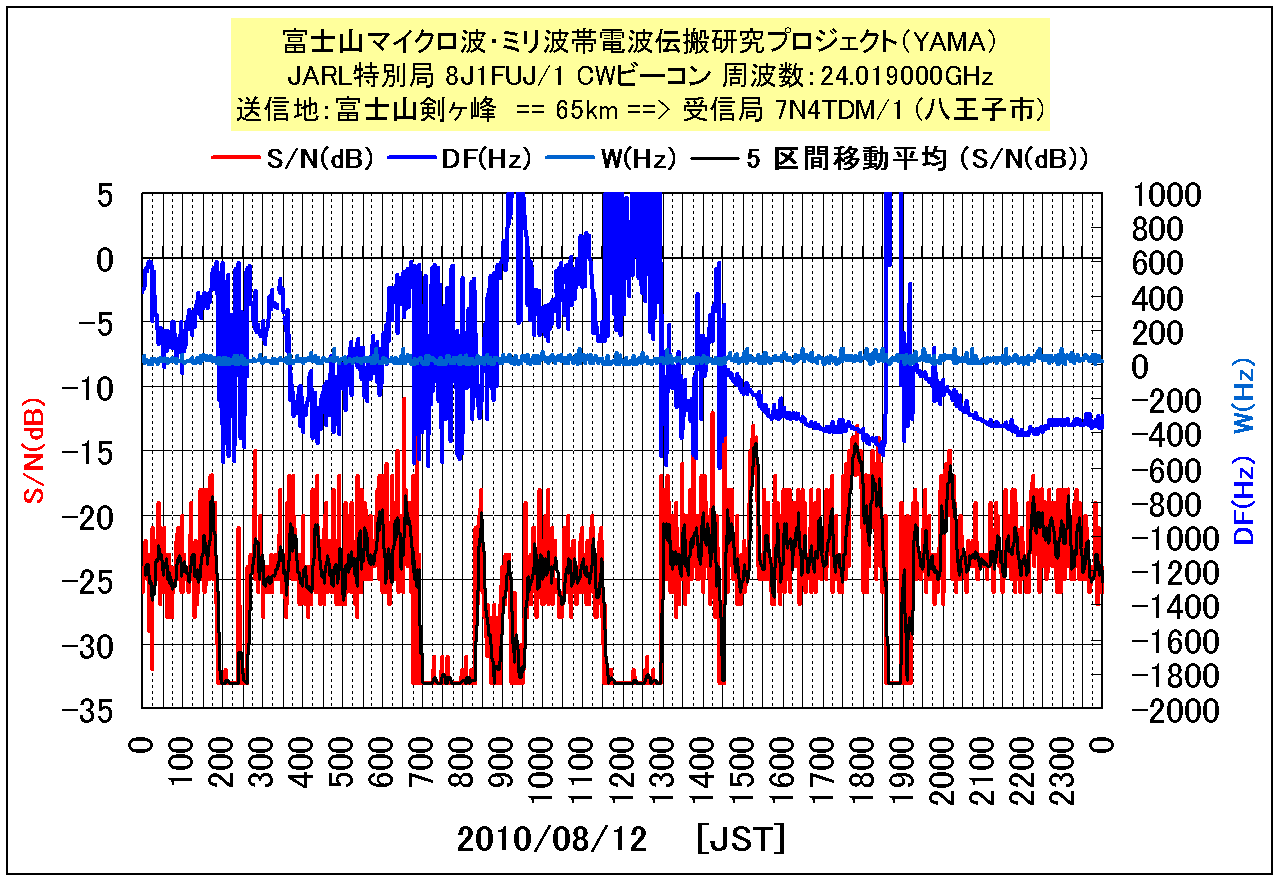

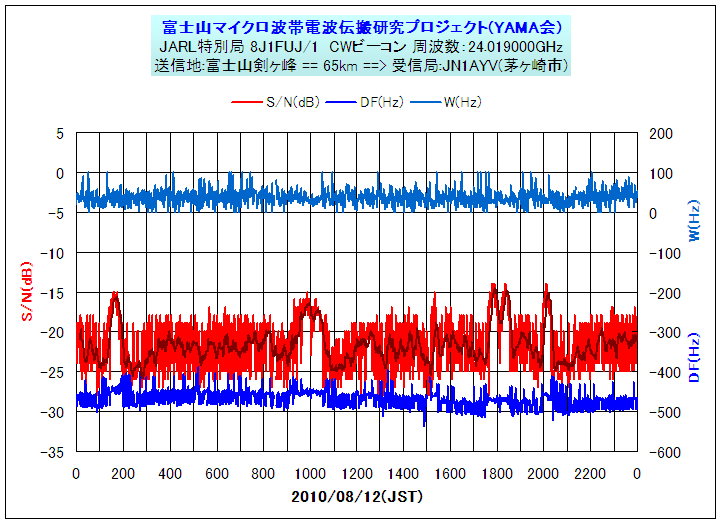

2010/08/12	24時間受信グラフ		10分おき		４７GHzデータとの比較	24時間受信グラフ

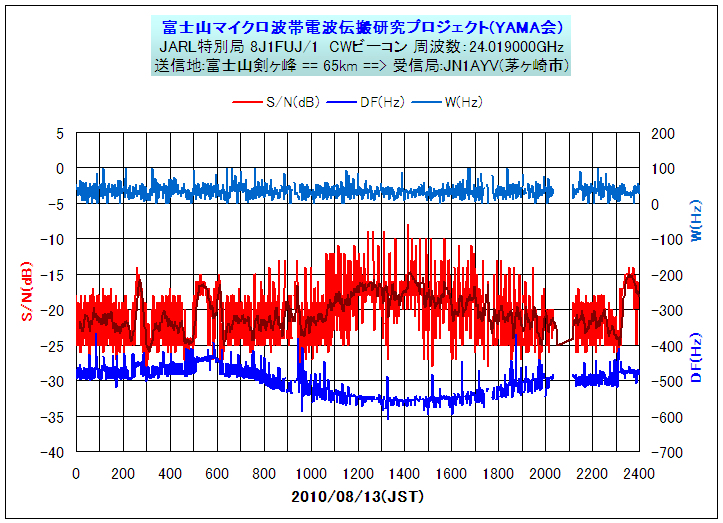

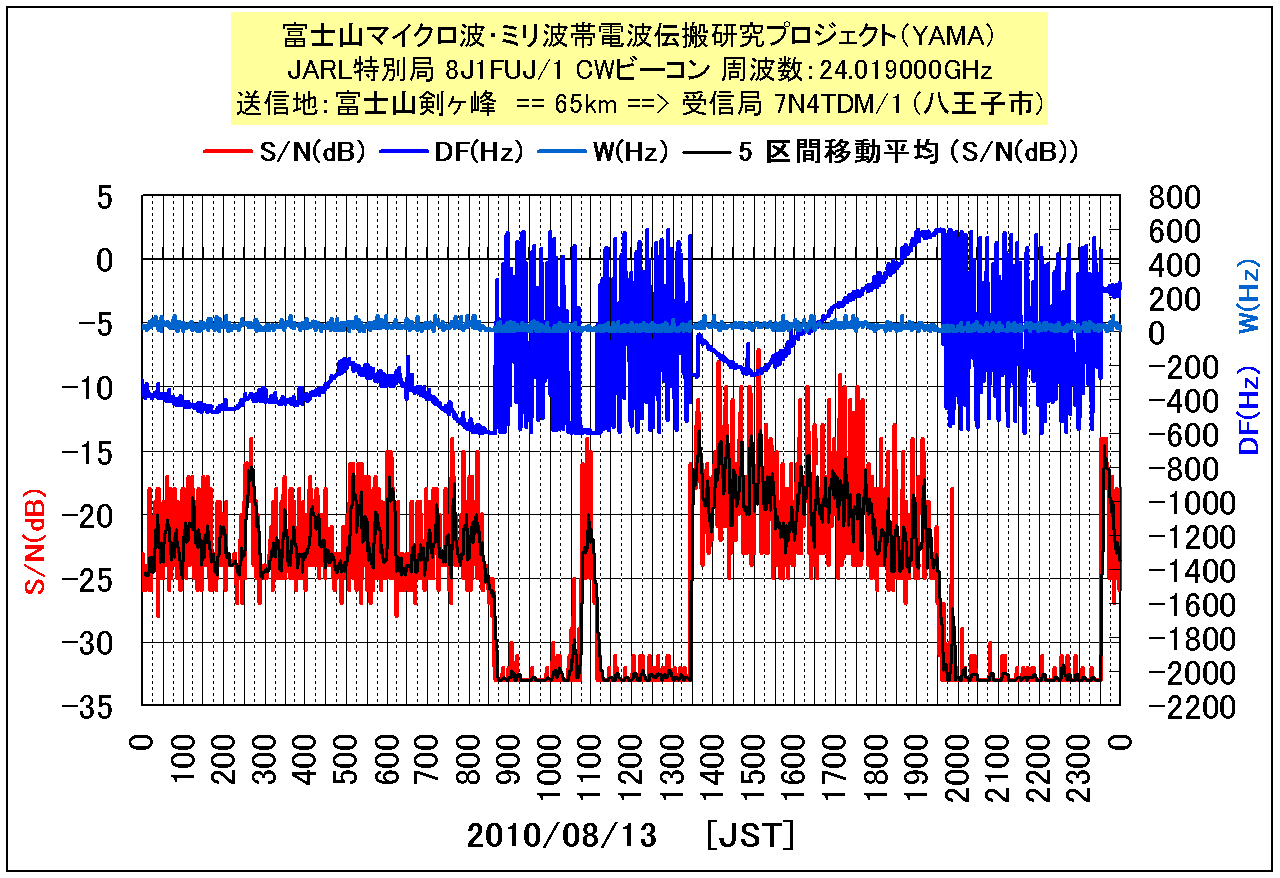

2010/08/13	24時間受信グラフ		10分おき		４７GHzデータとの比較	24時間受信グラフ

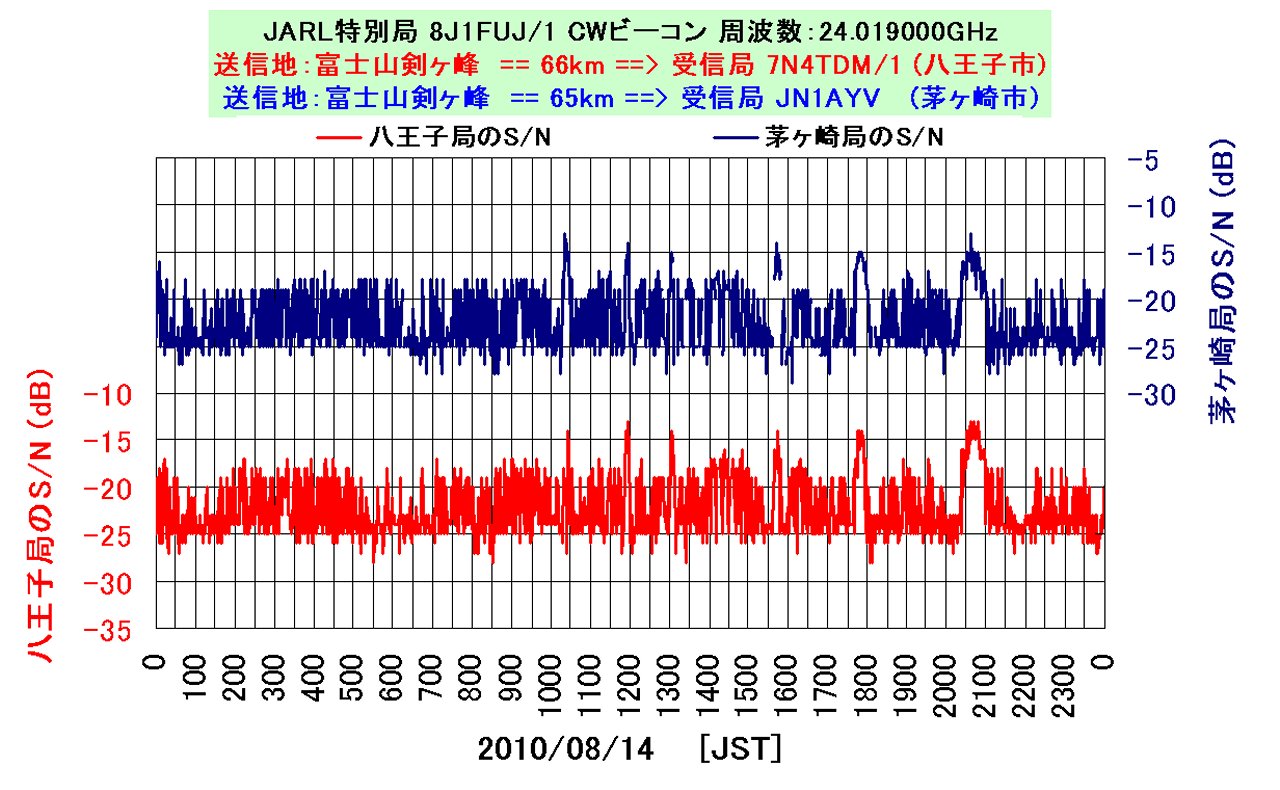

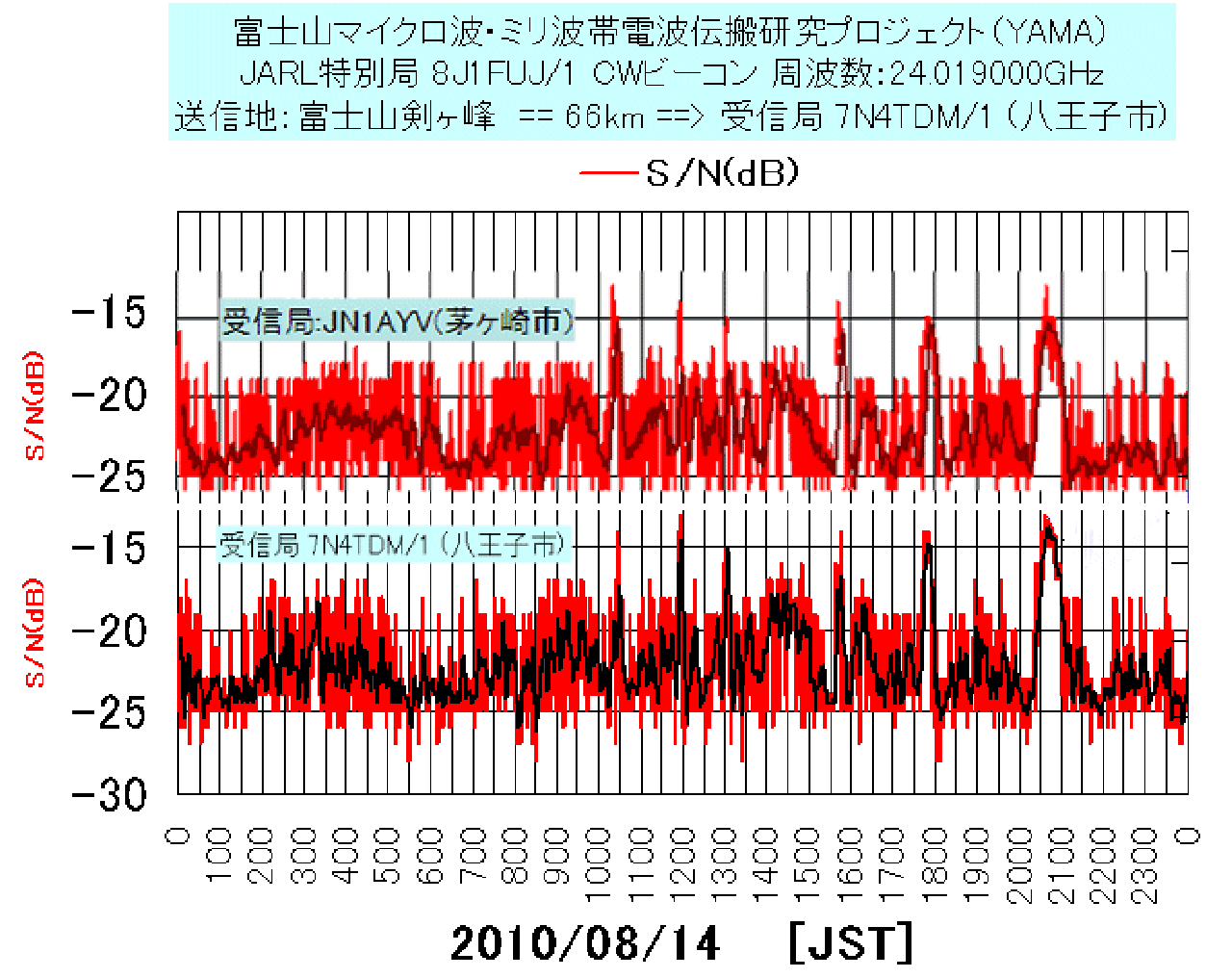

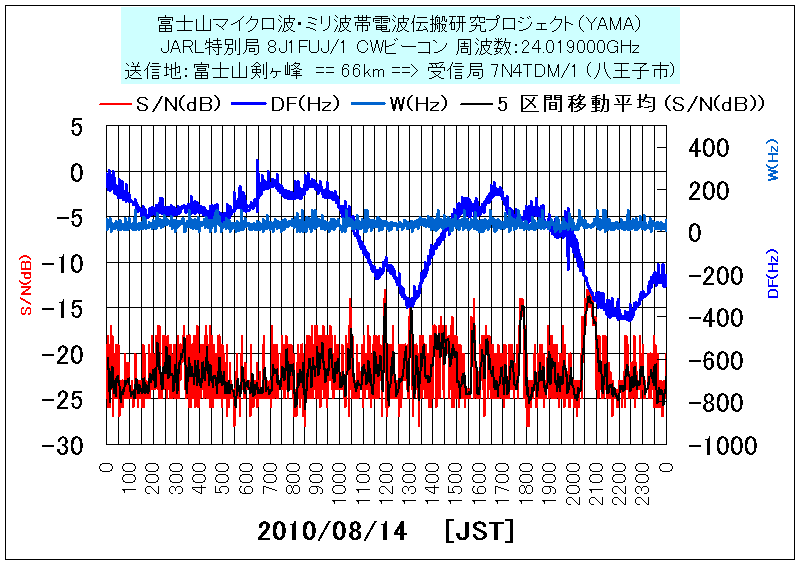

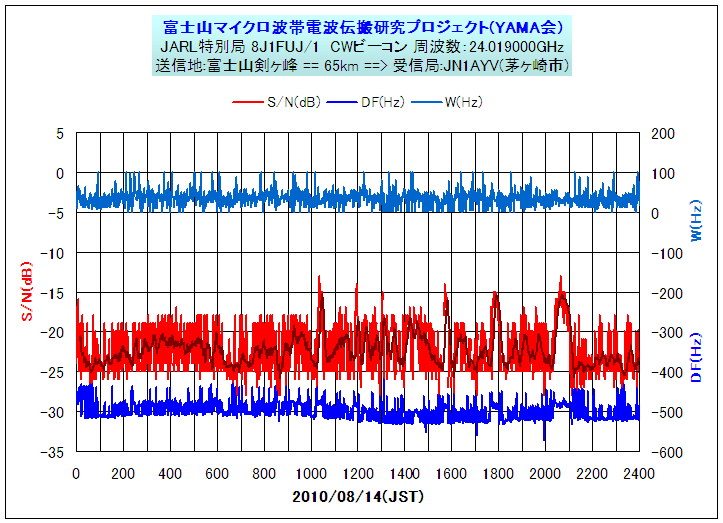

2010/08/14	24時間受信グラフ		10分おき		４７GHzデータとの比較	24時間受信グラフ 茅ヶ崎局24GHzデータとの比較 （データが一致した例）

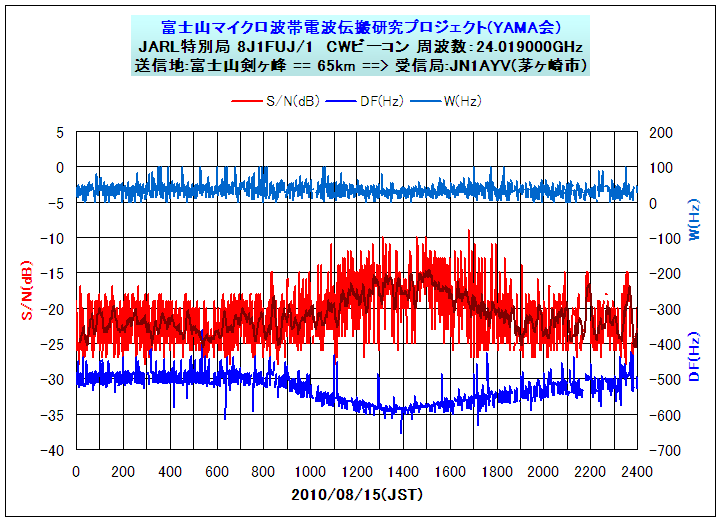

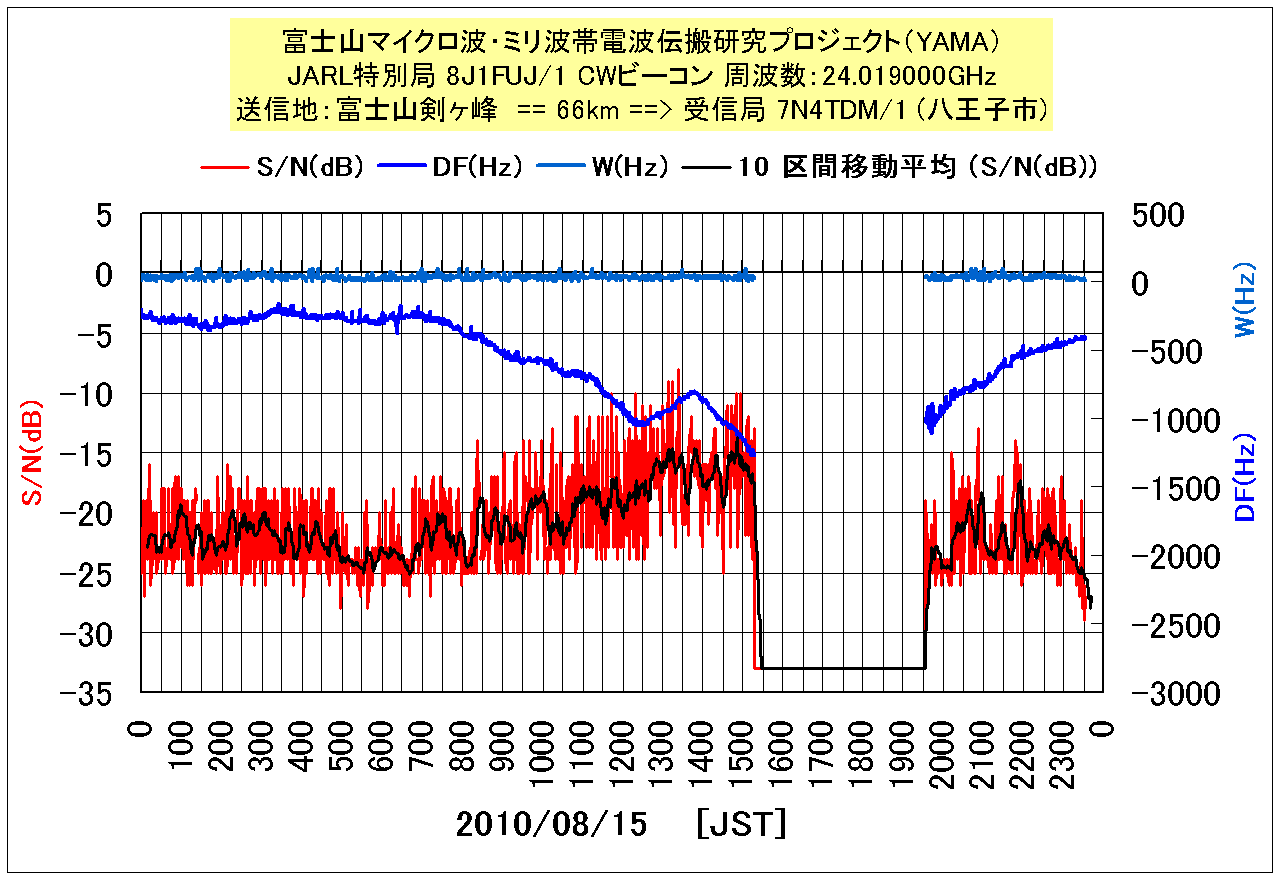

2010/08/15	24時間受信グラフ		10分おき		４７GHzデータとの比較	24時間受信グラフ

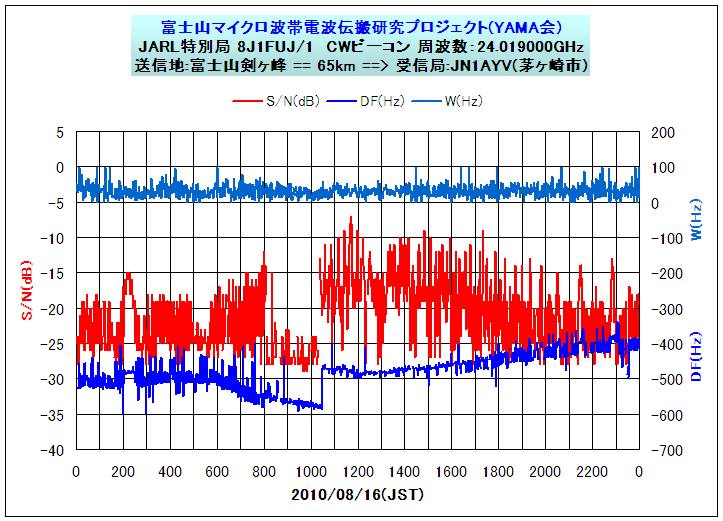

2010/08/16	24時間受信グラフ	雨雲データ 雨雲データ（13:00） 雨雲データ（14:00） 雨雲データ（21:00）	10分おき		４７GHzデータとの比較	24時間受信グラフ

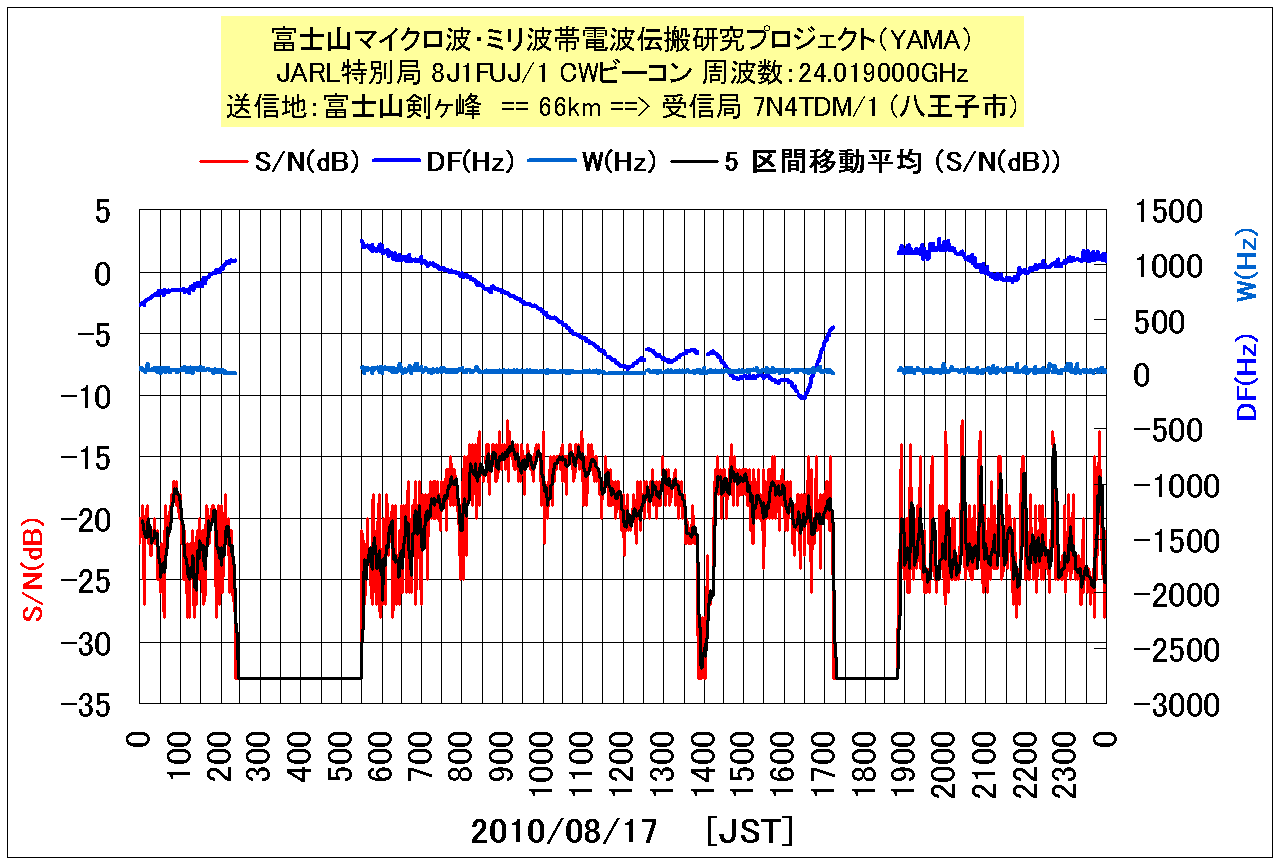

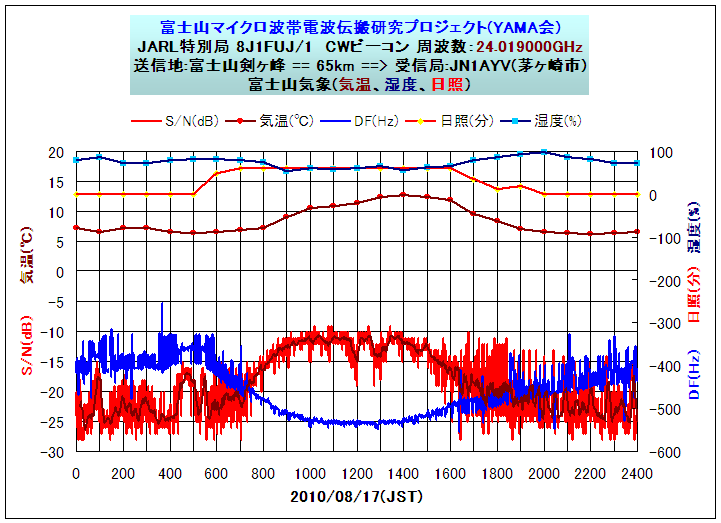

2010/08/17	24時間受信グラフ		10分おき		４７GHzデータとの比較	24時間受信グラフ 茅ヶ崎局24GHzデータとの比較 （異なるデータの例）

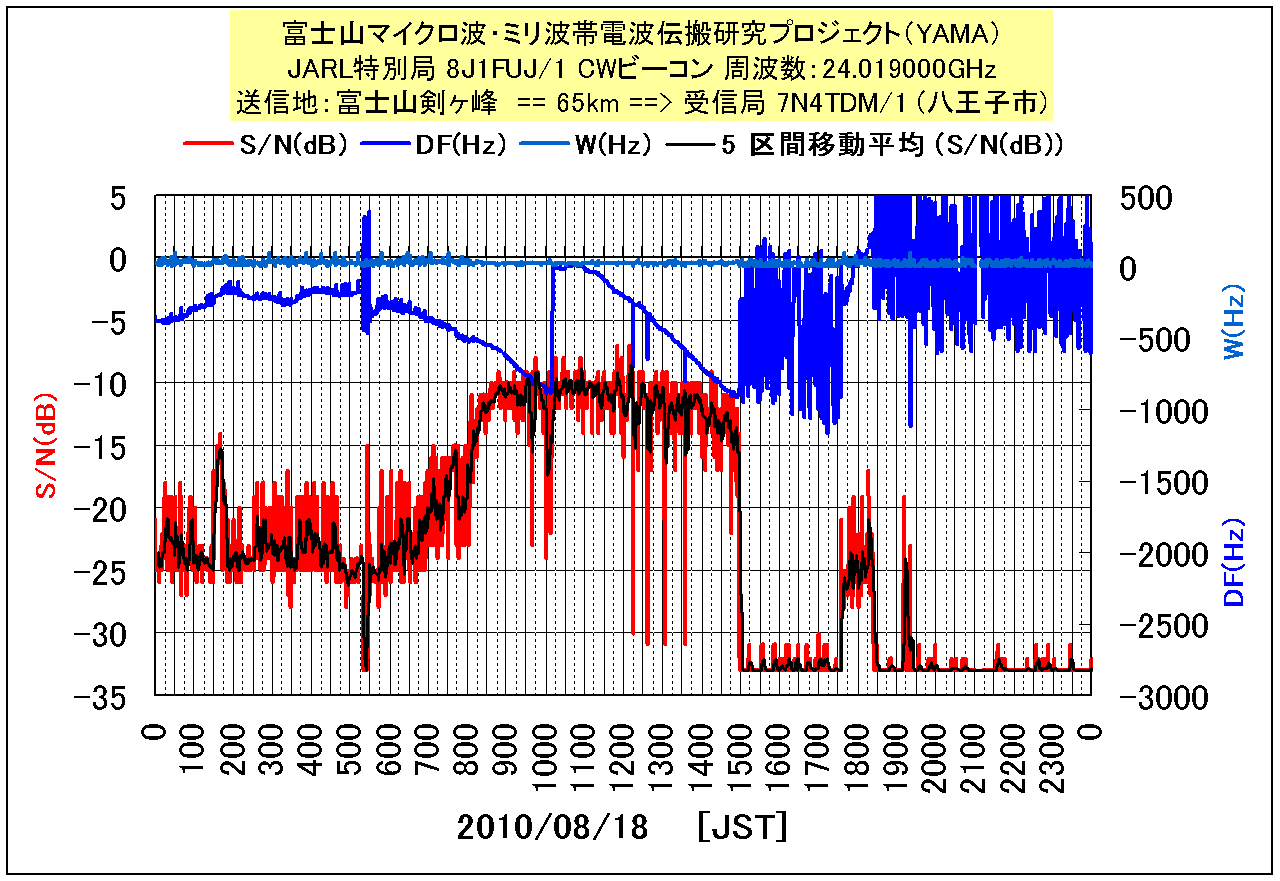

2010/08/18	24時間受信グラフ	雨雲データ（19:10）	10分おき	落雷・停電	４７GHzデータとの比較	48時間受信グラフ

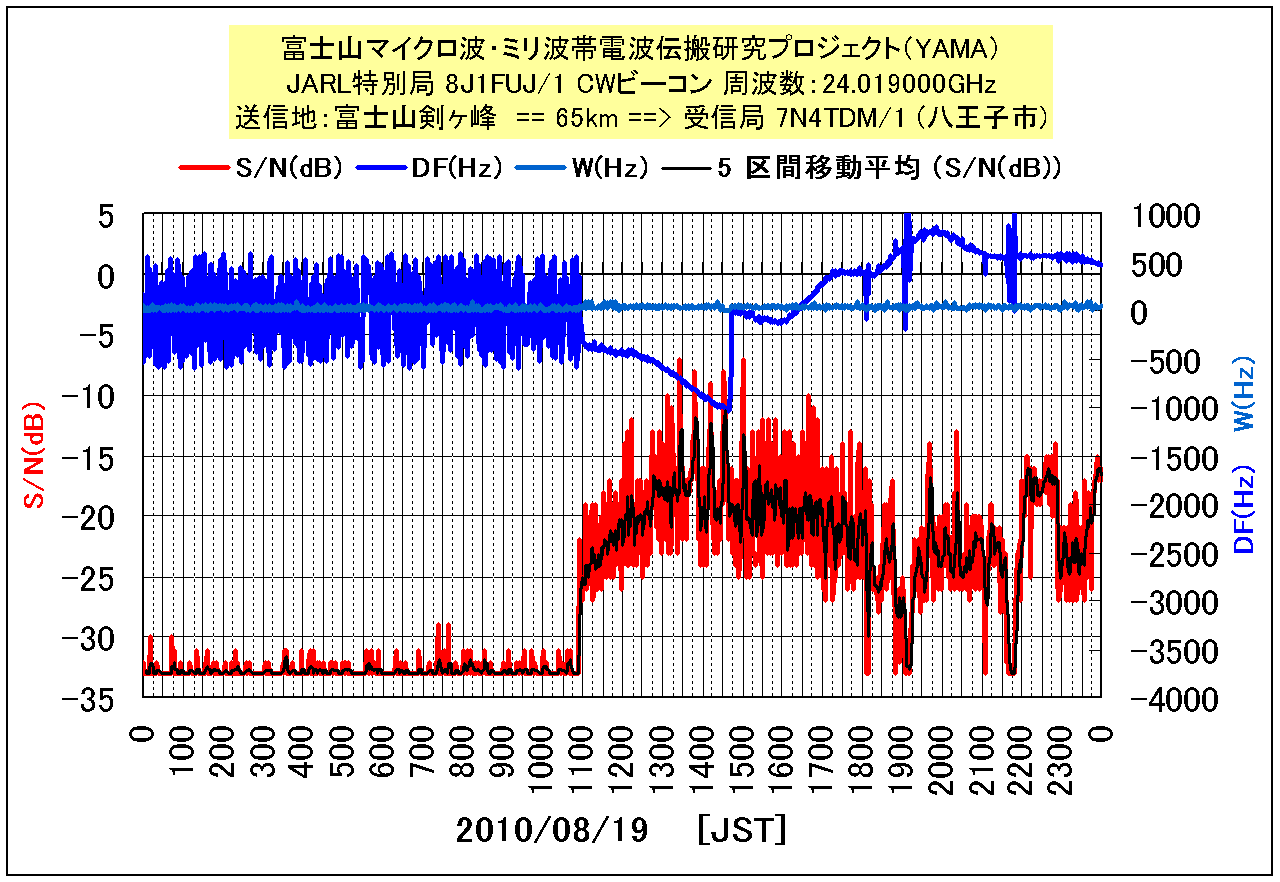

2010/08/19	24時間受信グラフ		10分おき	落雷・停電	４７GHzデータとの比較

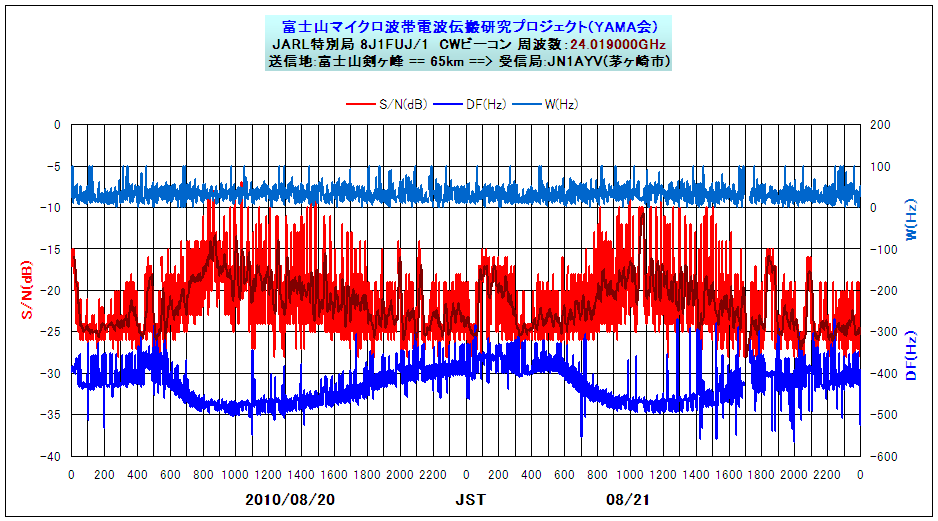

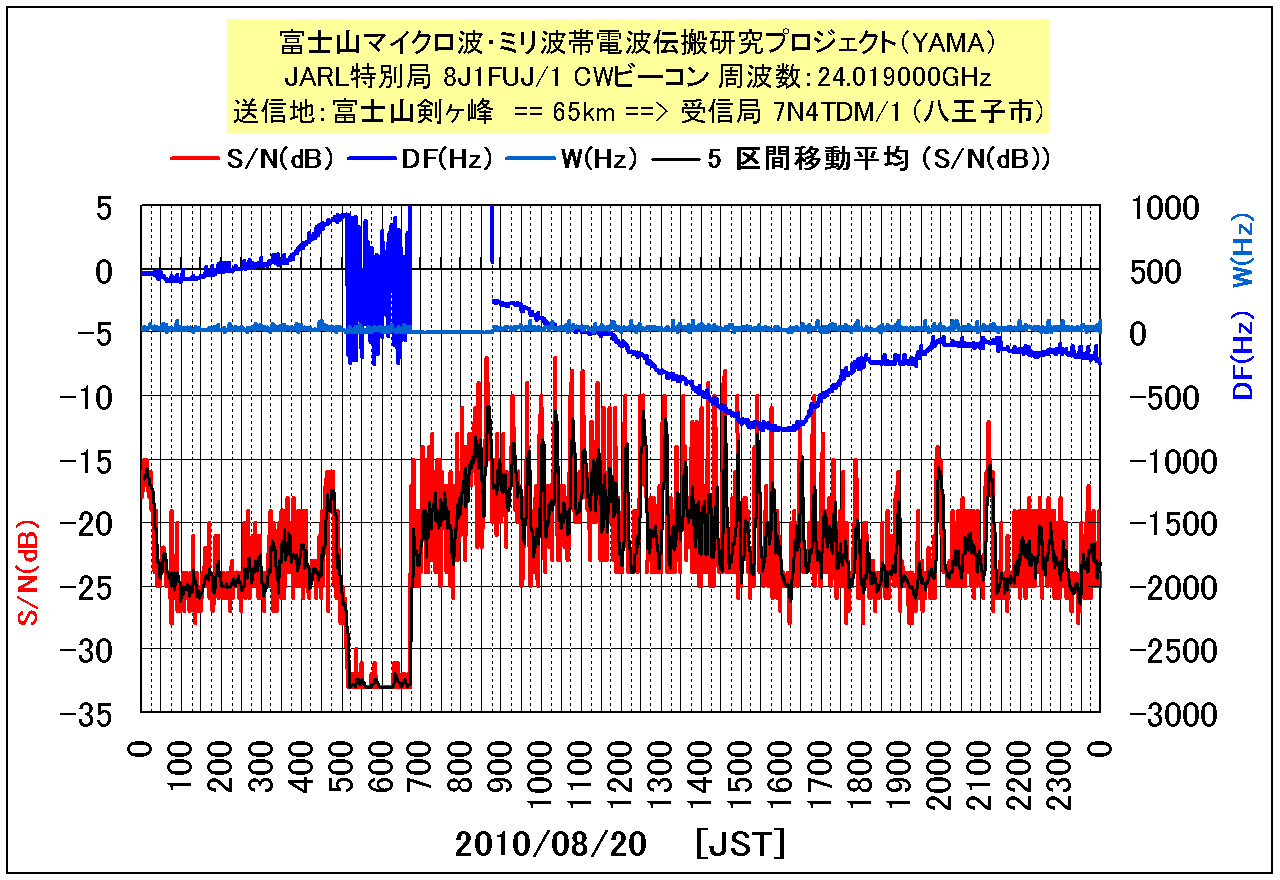

2010/08/20	24時間受信グラフ		10分おき		４７GHzデータとの比較	48時間受信グラフ

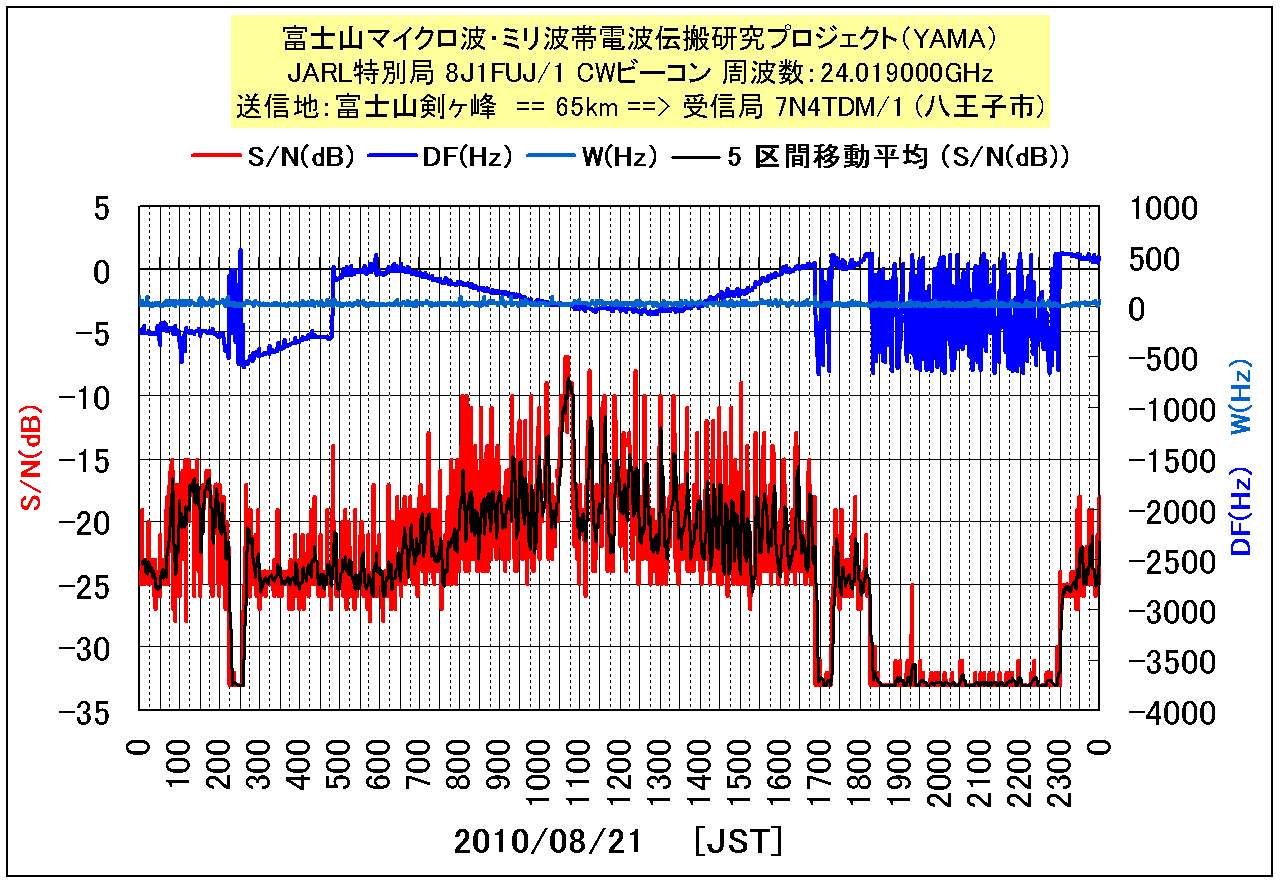

2010/08/21	24時間受信グラフ		10分おき		４７GHzデータとの比較

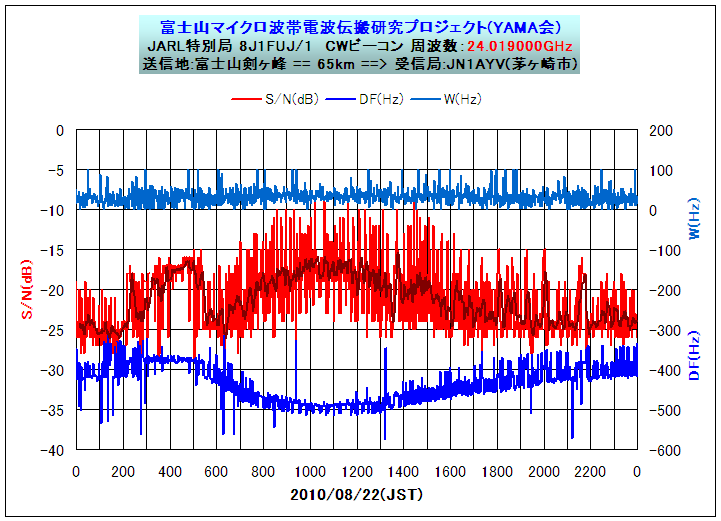

2010/08/22	24時間受信グラフ		10分おき		４７GHzデータとの比較	24時間受信グラフ

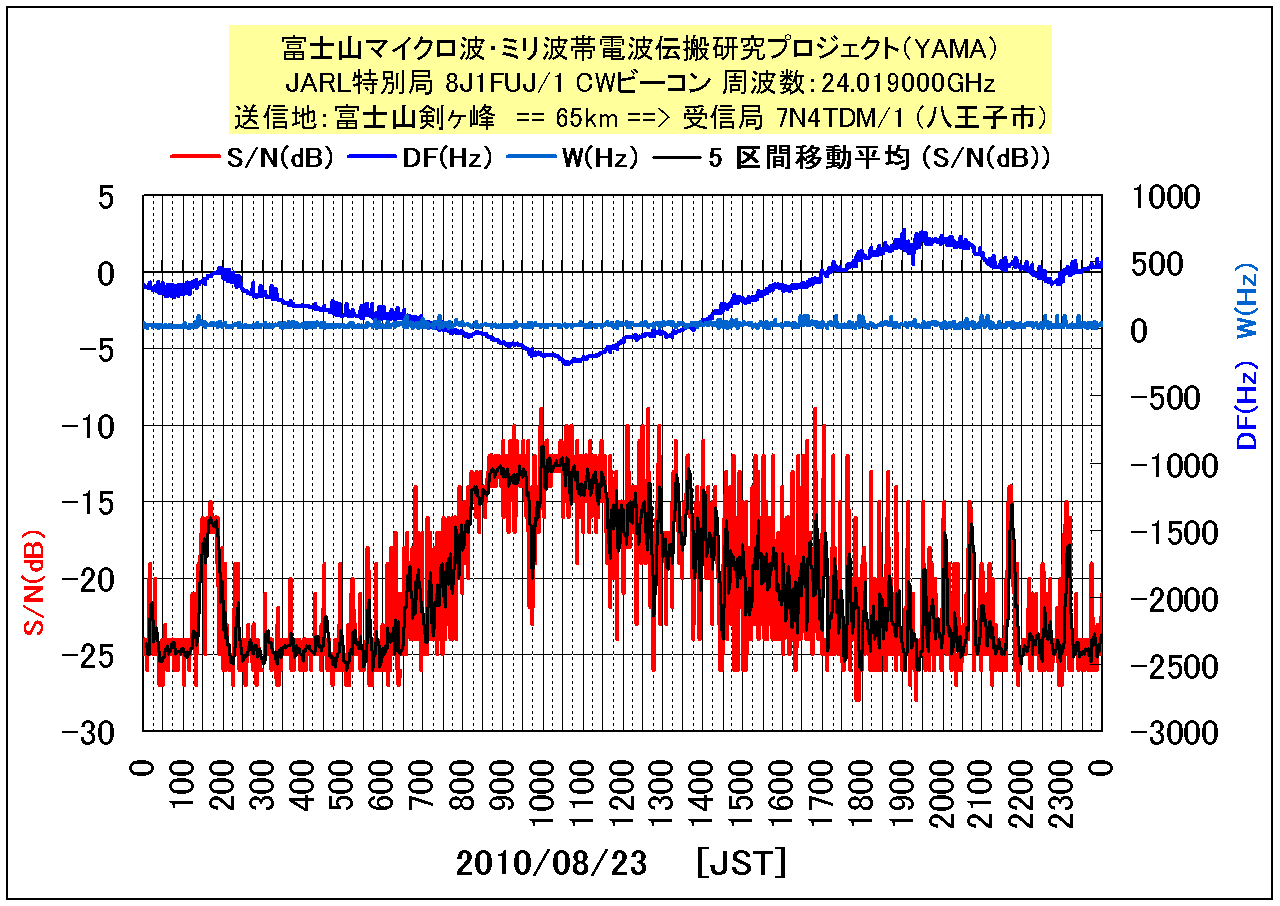

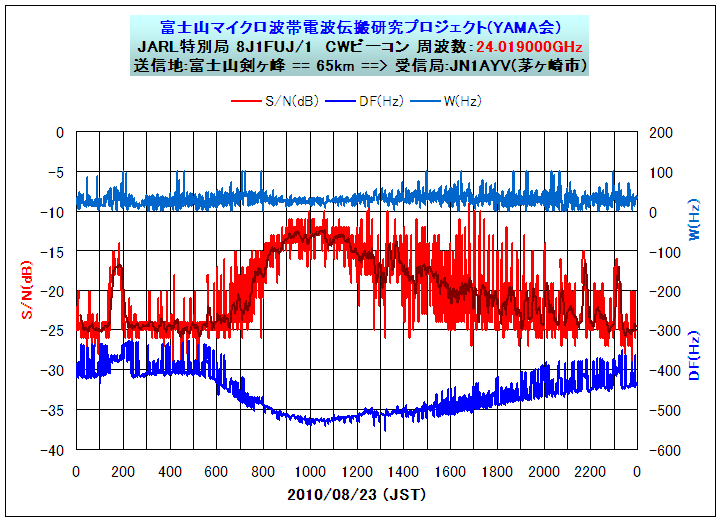

2010/08/23	24時間受信グラフ		10分おき		４７GHzデータとの比較	24時間受信グラフ

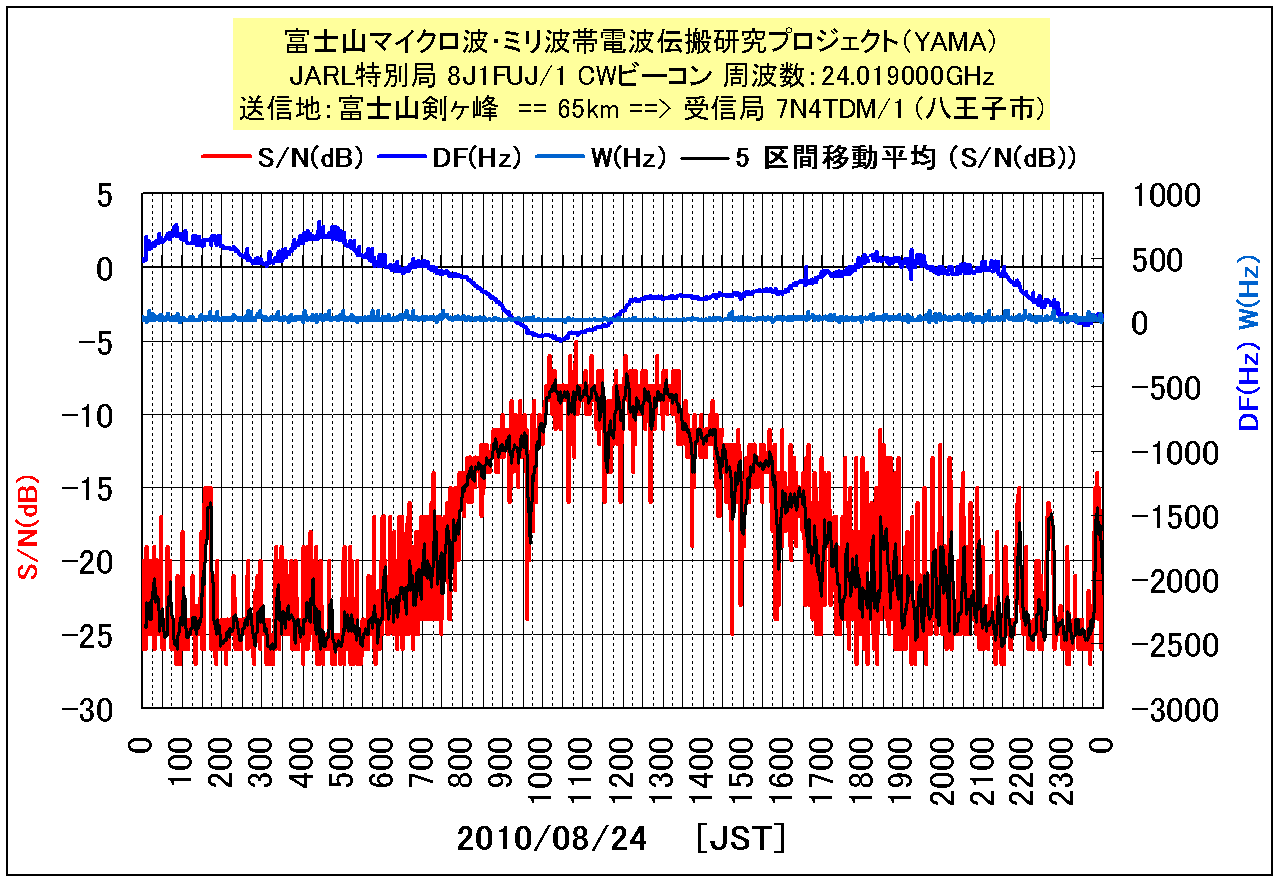

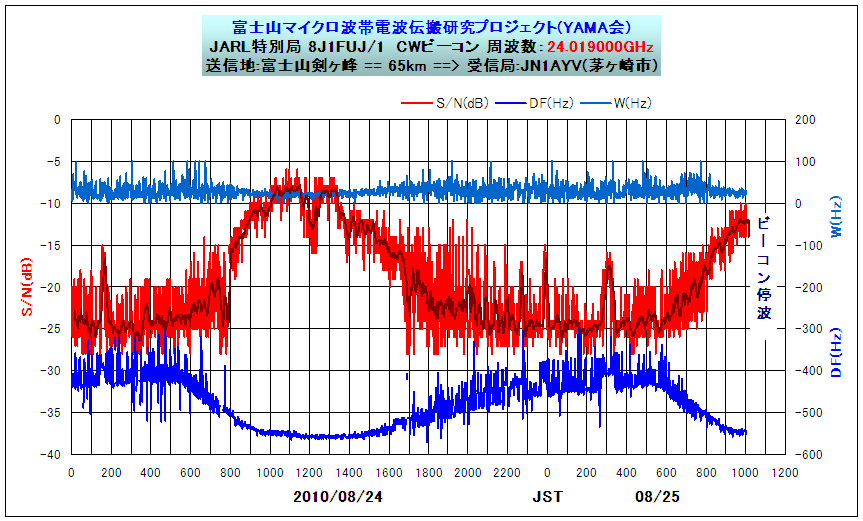

2010/08/24	24時間受信グラフ		10分おき		４７GHzデータとの比較	34時間受信グラフ

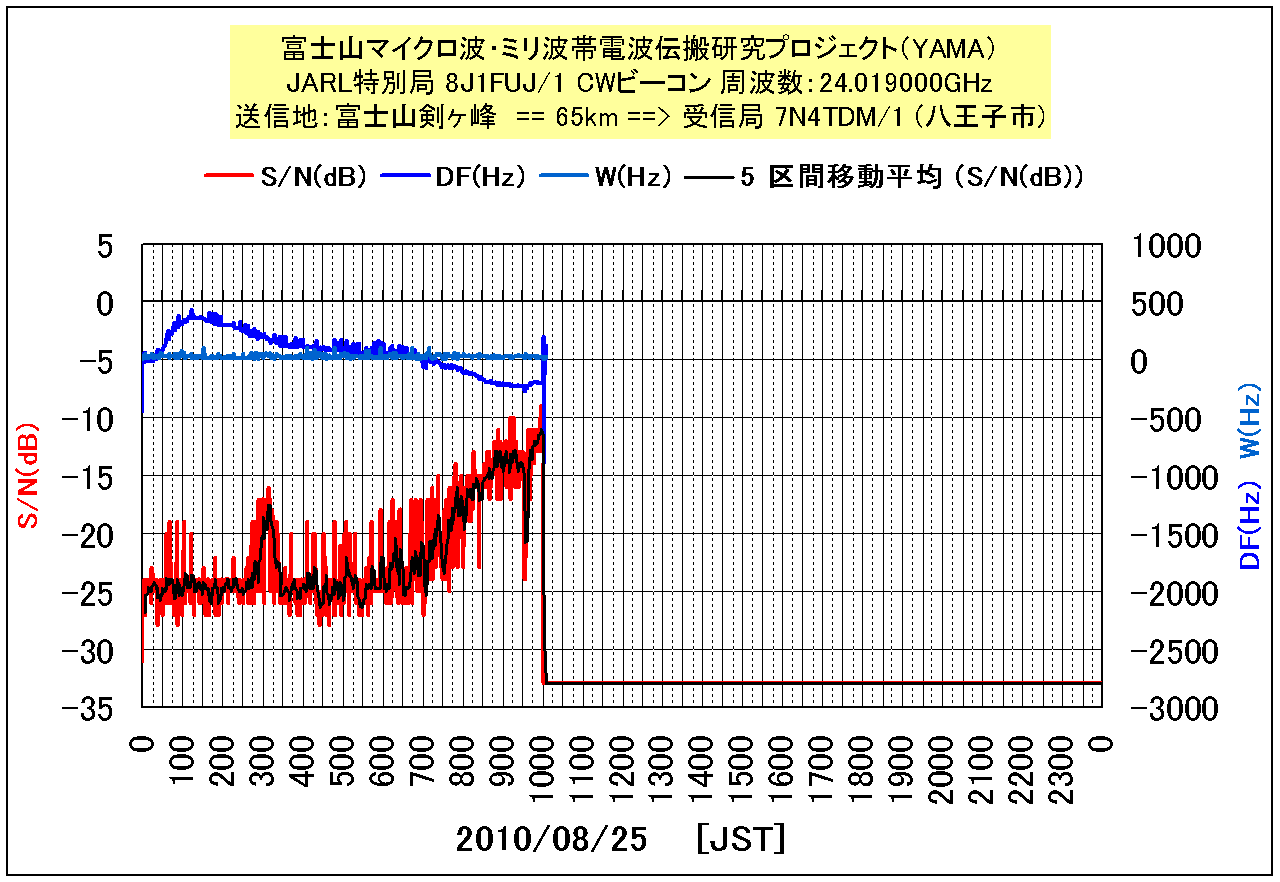

2010/08/25	10時間受信グラフ				４７GHzデータとの比較

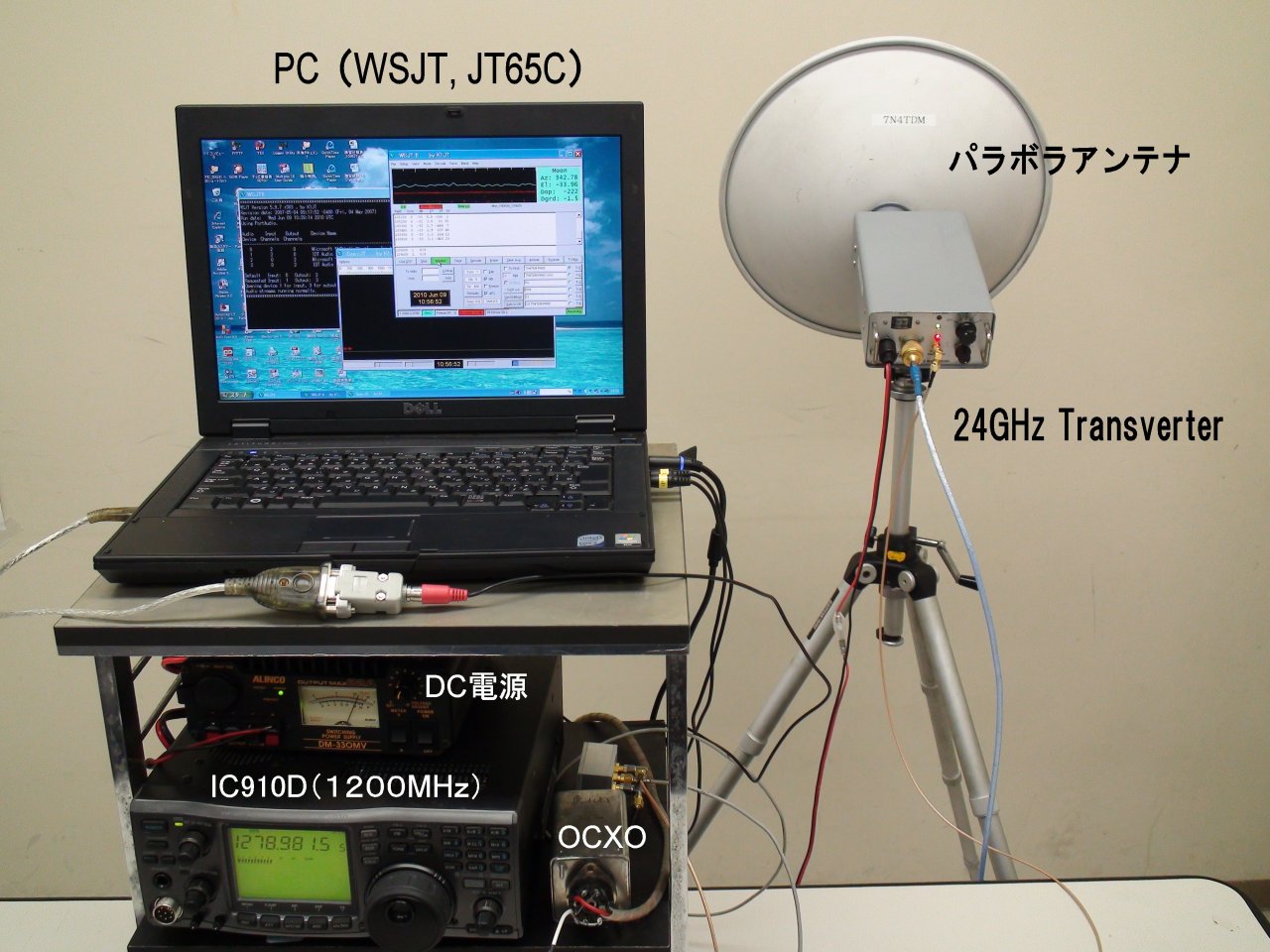

八王子局の受信設備（2009年度　24GHz）
